Aspiración de polvo en la producción de componentes electrónicos

El nivel de integración vertical en Schmersal es alto: incluso la electrónica se fabrica internamente, al igual que una gran parte de los equipos. Un ejemplo de ello es el sistema de aspiración en las estaciones de corte de una isla de producción para el procesamiento y la soldadura manuales de placas SMD. La totalidad de las placas de circuito impreso («paneles») se corta manualmente en dos sistemas, ya que su número es pequeño y, por lo tanto, el corte automático no resulta económico. Los propios técnicos de operación de la empresa han planificado un sistema de aspiración para esta estación.

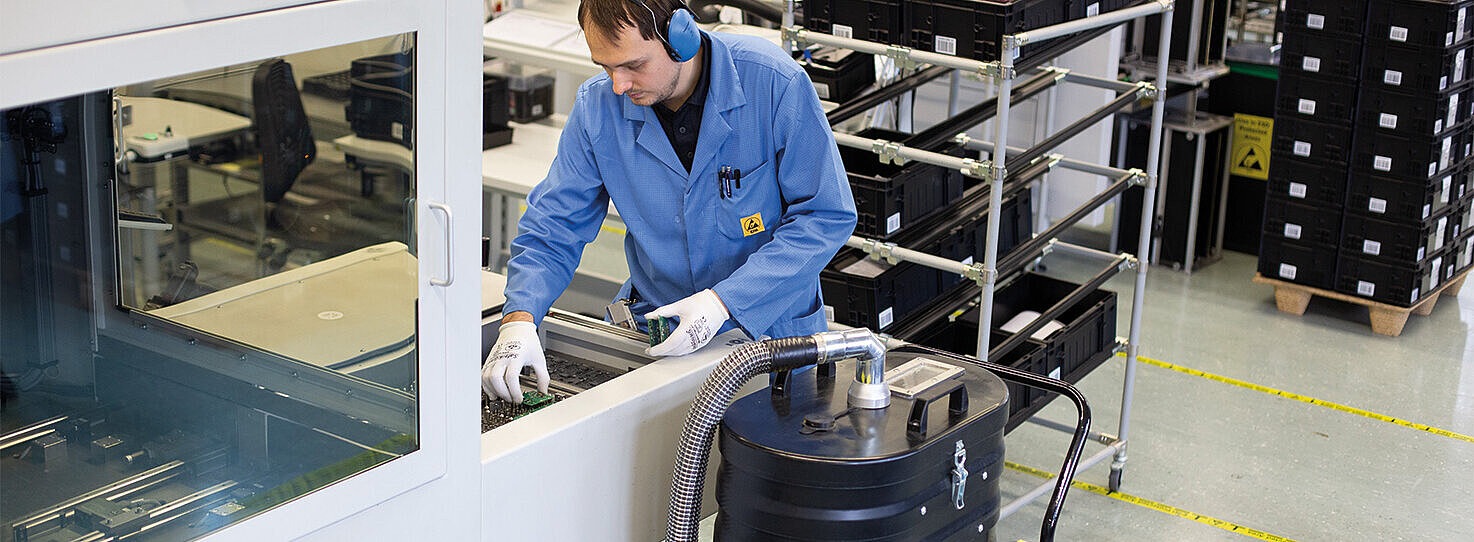

Un sistema de aspiración móvil, que está conectado a ambos sistemas de corte, recoge el polvo directamente en el punto de origen. Se utiliza un «aspirador silencioso» Ruwac tipo DS 1222. Se encuentra a pocos metros de la isla de producción y está conectado a los dos dispositivos de aspiración de las herramientas de corte a través de un distribuidor de línea de aspiración y un regulador de aire de aspiración, que también fueron diseñados e instalados por la propia empresa.

Esta solución cumple la norma «Aspiración de polvo en placas de circuito impreso». El aspirador está equipado con un control remoto, es decir, se activa automáticamente cuando se enciende el sistema de corte.

Desde el punto de vista de Schmersal, entre las ventajas del aspirador «semimóvil» se incluyen su funcionamiento silencioso, la posibilidad de integrarlo en el sistema general y su colocación flexible.
